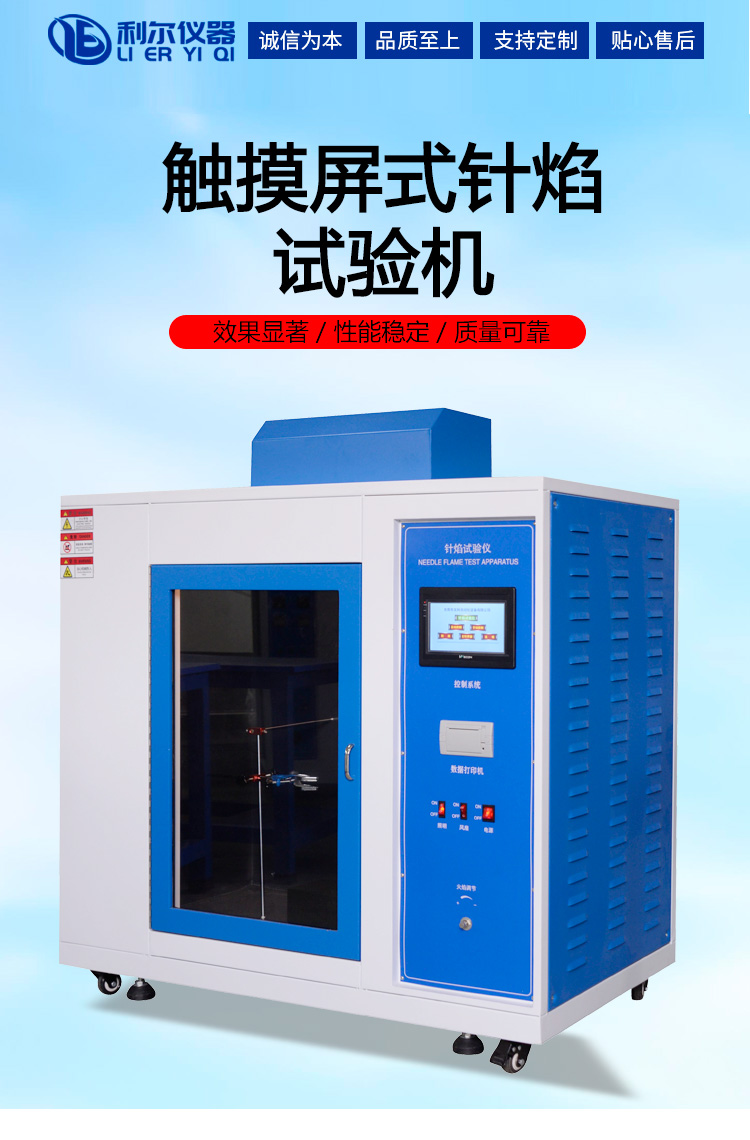

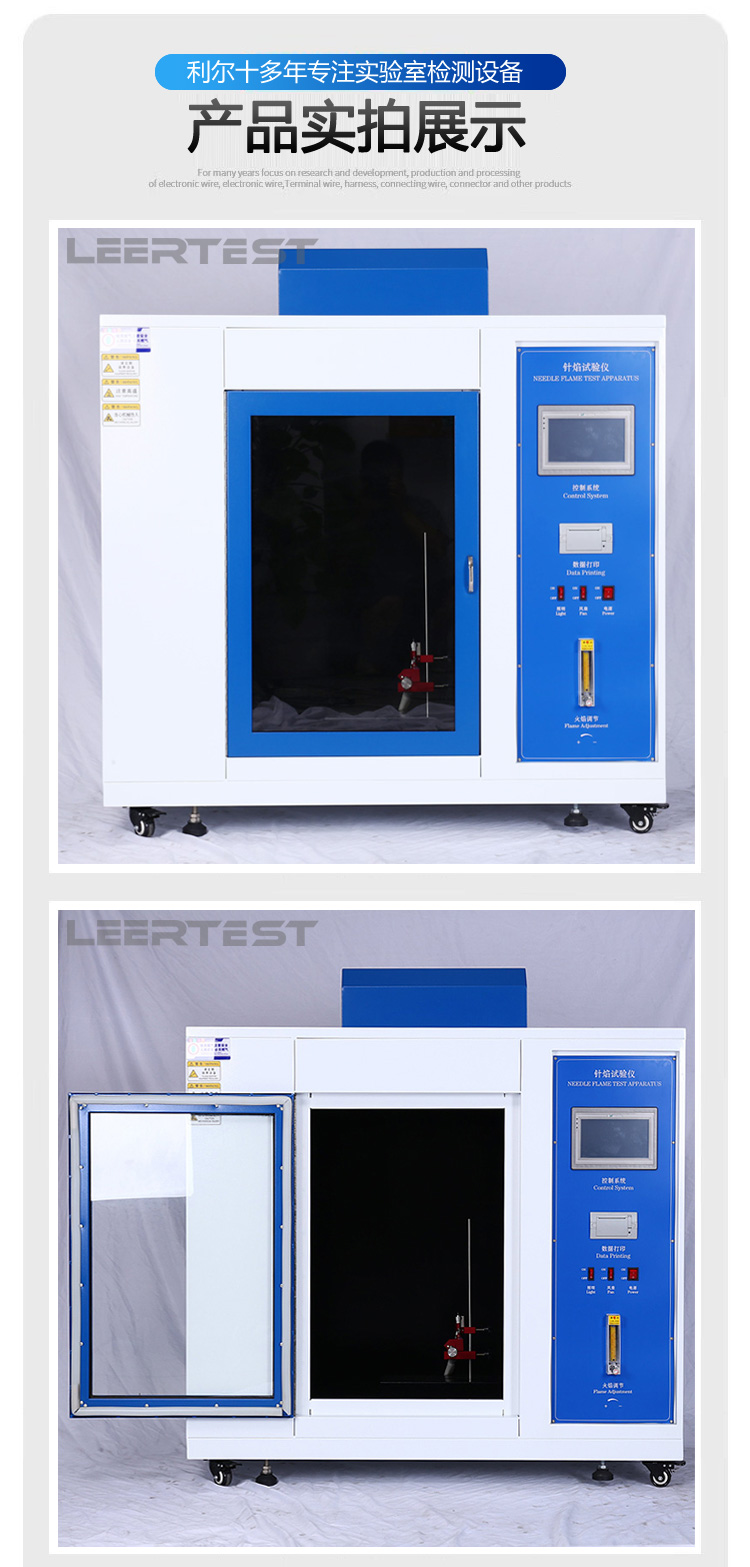

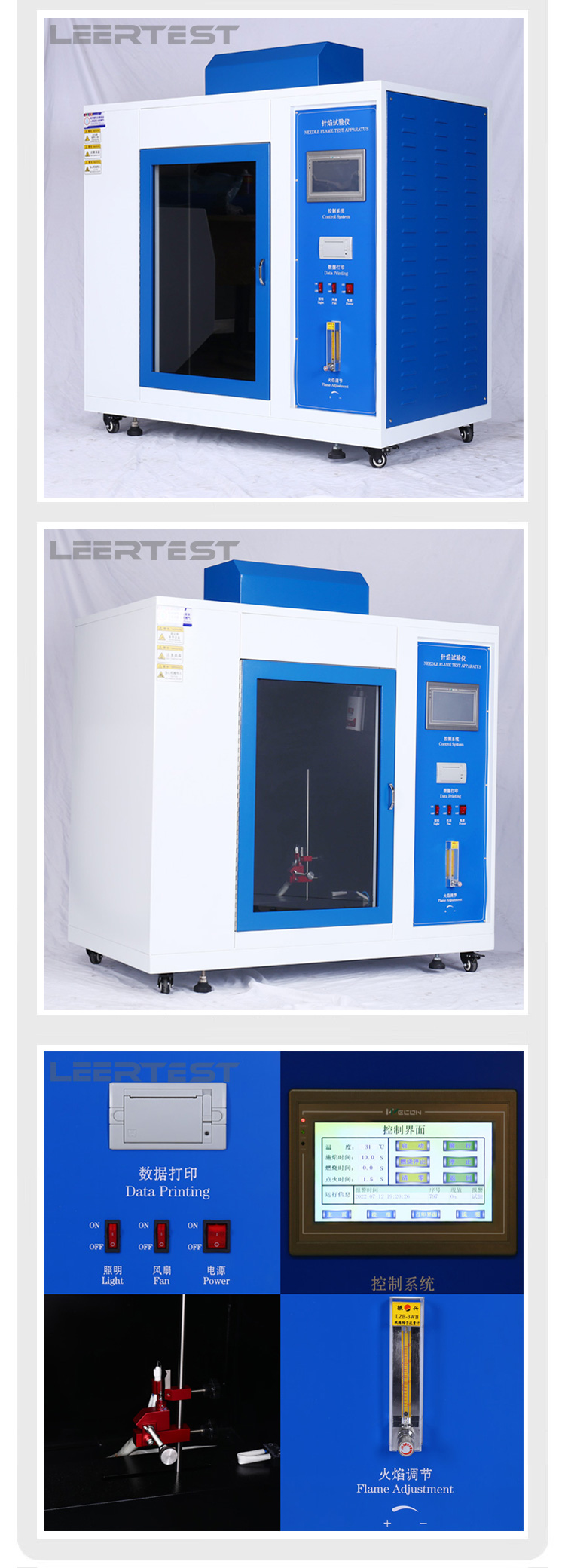

触摸屏式针焰试验仪

参考标准：IEC884-1、GB2099.1、VDE、IEC335、GB4706.1、GB5169.5、UL1694。

技术说明：

本产品根据用于电子、电器产品中由于故障条件，如流过泄漏路径的故障电流、元件或零件的过热、不良接触等情况均可能引起火焰，它可能又射到附近的零件上，本试验就是模拟产品内部在故障条件下所产生了小火焰，用模拟技术评定着火危险性。对于小零件（或元件）灼热丝试验或水平-垂直燃烧试验方法不适合时，可引用针焰试验方法。如样品在进行灼热丝试验时起燃 ，则所产生的燃烧危险情况还需用针焰试验。适用于对电子电工产品、家用电器的部件、零件等，如：接线板、离心开关、电饭锅插座。

基本规格：

• 箱体内容积：≥0.5立方米，带玻璃观察门
• 燃料：丁烷气 Butane
• 燃气连接方式：快速接咀带自锁功能
• 燃烧器规格：长 35mm 以上，内径Ø0.5mm±1mm，外径不超过Ø0.9mm
• 火焰高度：12mm ± 1mm 可调节
• 热电偶：美国OMEGA原装进口，直径5mm(选配)
• 火焰温度：100℃ 升到 700℃ 的时间在 5 ± 1 S内
• 计时器：0 ~ 99 分 99 秒范围内可调，燃烧时间可设定，燃烧持续时间可记录
• 控制系统：PLC + 触摸屏
• 导出/打印功能：USB数据导出功能(选配：测试完成后，可通过热敏打印机将结果打印出来)
• 系统保护：触摸屏正常使用时，一但启动某项功能，其他功能会被禁止使用，预防相互干扰
• 安全功能 ：本机配备有燃气气体检测报警装置，当燃气气体浓度超过正常值后，报警装置发出声光报警，切断煤气供应并启动排风系统将试验箱内的气体排出，直到箱内空气质量恢复正常值。(选配)
• 产品特点：本试验仪燃烧箱造型美观，耐烟、气腐蚀。时间数字显示，夹具三维可调，控制系统自动化，独立抽风，观察记录使用方便，稳定可靠。带有测温装置。
• 绝缘等级:F 级
• 防护等级：IP20(适合室内使用）
• 风扇噪音 ：65 分贝
• 冷却方式 强制风冷：侧进风，顶出风
• 工作方式 ：可连续工作
• 保护功能 ：燃气报警, 蜂鸣提示 ,过流保护等
• 外部尺寸 主机：宽 1250*深650*高1300mm
• 适用环境温度 -10℃～+50℃
• 移动方式 采用载重型万向脚轮，前后各 2 只
• 适用相对湿度 ≤95%
• 海拔高度 ≤2500 米

电源： AC 220V / 50H
