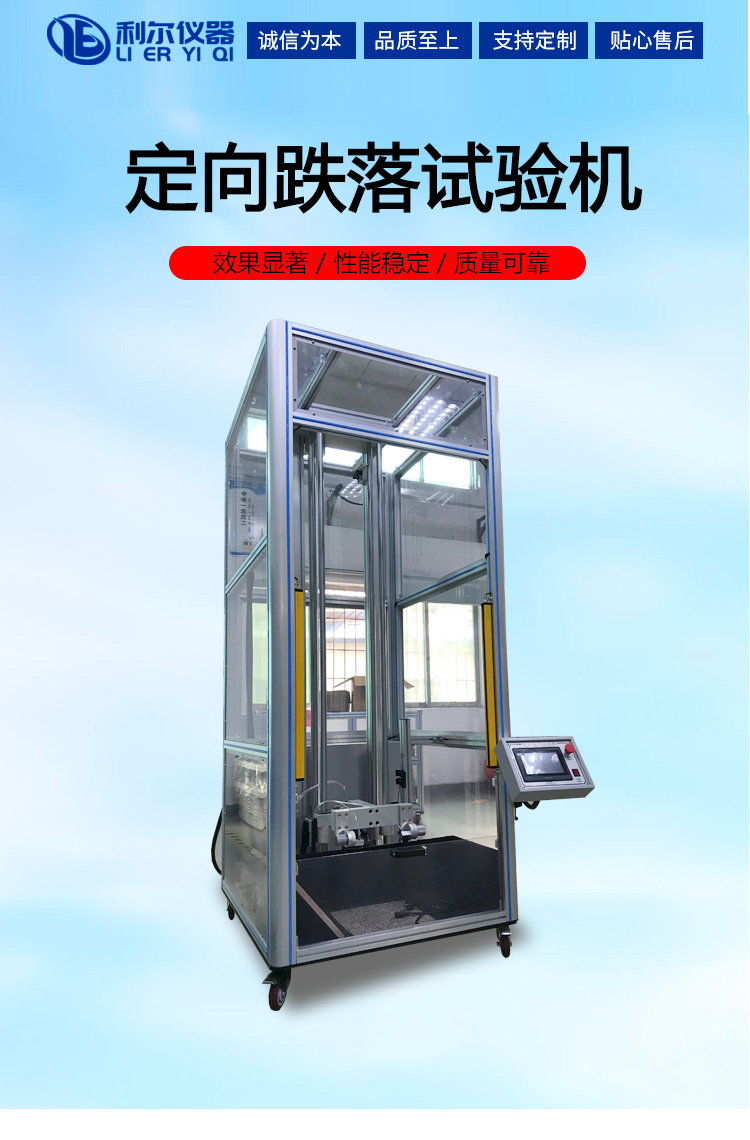

定向跌落试验机适用于行动电话（手机）、手机锂电池、对讲机、电子词典、楼寓对讲电话、MP3等小型电子产品配合万向调节装置作原姿态及加速度跌落测试。

此款机型为目前手机制造业最为广泛使用之机型：华为技术、中兴通讯、三星、科盛通讯、瑞声科技、步步高通讯、TCL移动、VIVO手机、OPPO手机等。

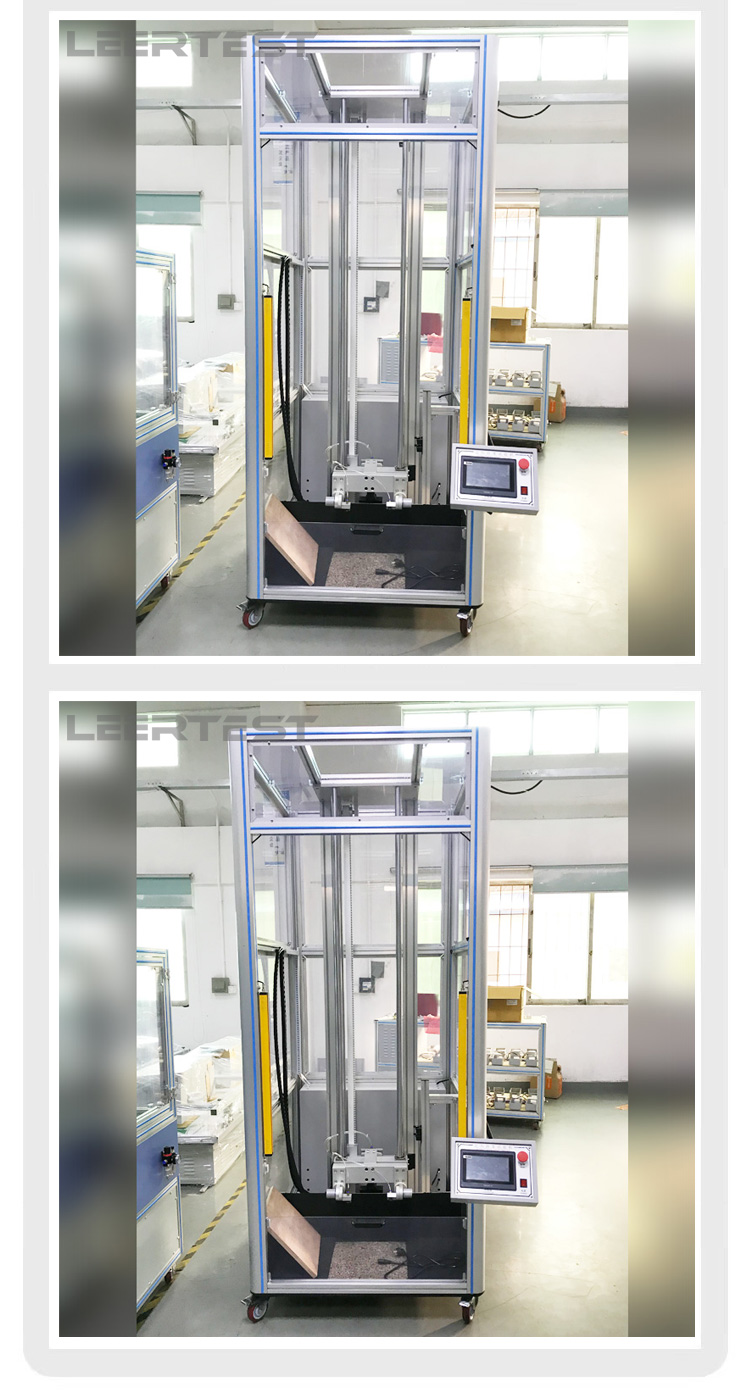

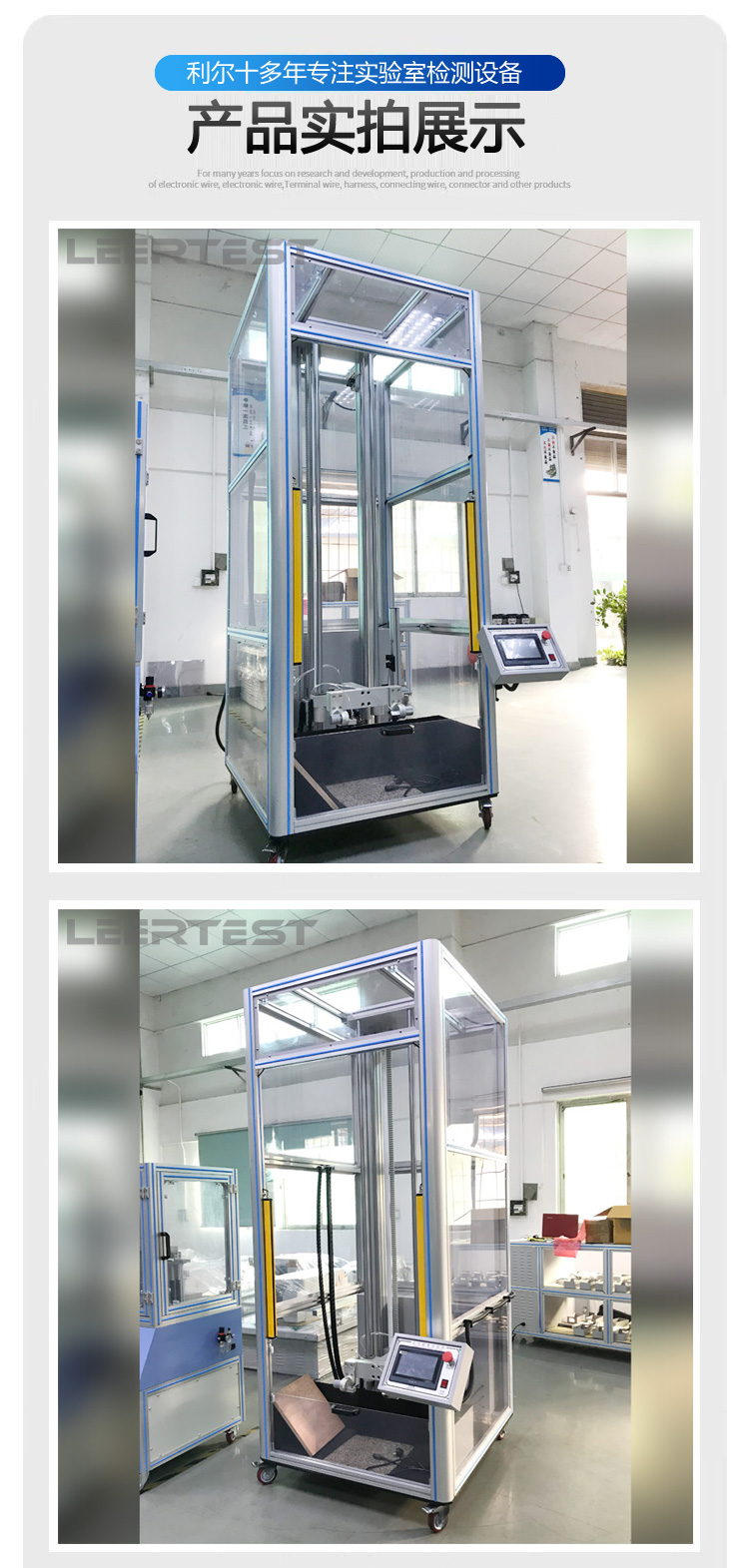

本机结构及设计原理：

• 双立柱直线轴承导向，伺服电机+同步带驱动升降，可任意设定测试高度，且定位准确；
• 触摸屏+高响应PLC控制，响应速度更快，运行更稳定，可测得加速度、最大落地末速度、试验时间等数据；
• 铝型材外围框架装有安全光幕，为操作者的安全提供了更可靠的保障；
• 旋转式吸盘夹具，气缸跌落速度，保证精度，配合万向调节装置可完成 0—±180度棱、角、面跌落；
• 跌落板多种材质可供选择，满足不同用户需求；
• 具有高度补偿功能：跌落高度是手机最底面距离地板的高度差，跌落正面、侧面、底面及顶面时，只需要输入手机的长度×宽度×高度值，当选择不同的跌落面和角度时，设备会自动计算及补偿不同面所需要的高度差（以吸附手机中间位置为基准，在吸盘中心位置做好参考标记，防止手机时，手机中心与吸盘对角线是垂直的）
• 系统可自动计算导杆摩擦衰减，修正跌落高度，以保证落地末速度

主要功能：

• 定向跌落测试
• 自由跌落测试
• 自动和手动功能
• 基准高度补偿功能
• 跌落高度、落地末速度、测试次数可设定
• 延时释放和传感器检测释放选择功能
• 数据测算功能，自动计算加速度、落地末速度、试验时间等
• 可外接主流品牌高速相机，实现同步控制、视频剪辑、分区保存等功能（选配）
• 气动脱钩，力量均匀稳定可靠
• 安全保护功能（操作人员肢体进入设备内部，设备不启动，保护操作者安全）

环境要求：

1. 现场温度：5℃~+28℃(24小时内平均温度≤28℃)；
2. 相对湿度：≤85%RH；
3. 供电条件：单相三线；
4. 电压范围：AC220V；
5. 频率允许波动范围：(50±0.5)Hz；
6. 保护地线接地电阻小于4Ω；
7. 要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用。

技术参数：

1. 测试样品规格：对角线尺寸小于190mm，重量小于1000g
2. 最小吸附产品：30×10×10mm
3. 测试样品种类：充电器、电池、工装模型等不规则产品
4. 跌落高度：可在300—1800mm 范围内设定，位移精度为±0.5mm
5. 跌落角度：0—±180°，可旋转式调节，每5°一个档位
6. 相关标准：产品依据相关企业测试标准
7. 吸盘规格：ø30mm吸盘1个（或根据客户要求制定夹具）
8. 测试角度：0°、45°、90°
9. 跌落面材质：A3钢板、木板（350×350×17mm）、大理石板（350×350×18mm）
10. 测试数据：跌落高度、加速度、末速度、试验时间、测试次数等
11. 实测加速度：>9.3M/S²
12. 时间增益设定范围：01—1S
13. 控制模式：高度+定向，末速度+定向，高度+自由
14. 驱动方式：伺服电机+同步齿形带
15. 控制方式：触摸屏+PLC
16. 气源要求：不低于6MPa洁净的压缩空气（客户自备）
17. 电源要求：AC220V±10％ 50Hz
18. 设备功率：5KW
